Описание
Двухкомпонентный полиуретановый грунт глубокого проникновения. Специально разработан для эффективной пропитки бетона и других капиллярно-пористых материалов. Отличается крайней текучестью, очень высокой проникающей и вяжущей способностью, что обеспечивает глубокую пропитку и максимальное упрочнение капиллярно-пористых поверхностей. Эффективно проникает в плотные основания и основания с повышенной влажностью. Глубина пропитанного слоя для бетонов М200-М300 составляет 4-5 мм, при использовании специальной технологии нанесения – до 10 мм и более. После отверждения образует твёрдо-эластичную паронепроницаемую химически стойкую и износостойкую полимерную пленку с высокой ударной вязкостью. Пропитывает и укрепляет низкопрочные основания. Полностью обеспыливает поверхность, предотвращает разрушение от механических и химических воздействий. Имеет резкий запах растворителя при нанесении. Средний расход для бетона М300 (3-4 слоя) 0,7 кг/м2.
Базовый цвет: прозрачно-бурый
Гарантийный срок хранения в таре производителя – 8 месяцев
Хранить и транспортировать при температуре от -30° до +25°С
Фасовка: металлическое ведро 45 + металлическое ведро 50 кг, комплект 95 кг
Область применения
- Грунтование высокопрочных и высокоплотных бетонных поверхностей с низкой впитывающей способностью
- Упрочнение и склеивание слабых бетонных поверхностей с высокой пористостью и впитывающей способностью
- Грунтование поверхностей полов, стен, потолков, конструкций для нанесения любых полиуретановых и эпоксидных покрытий

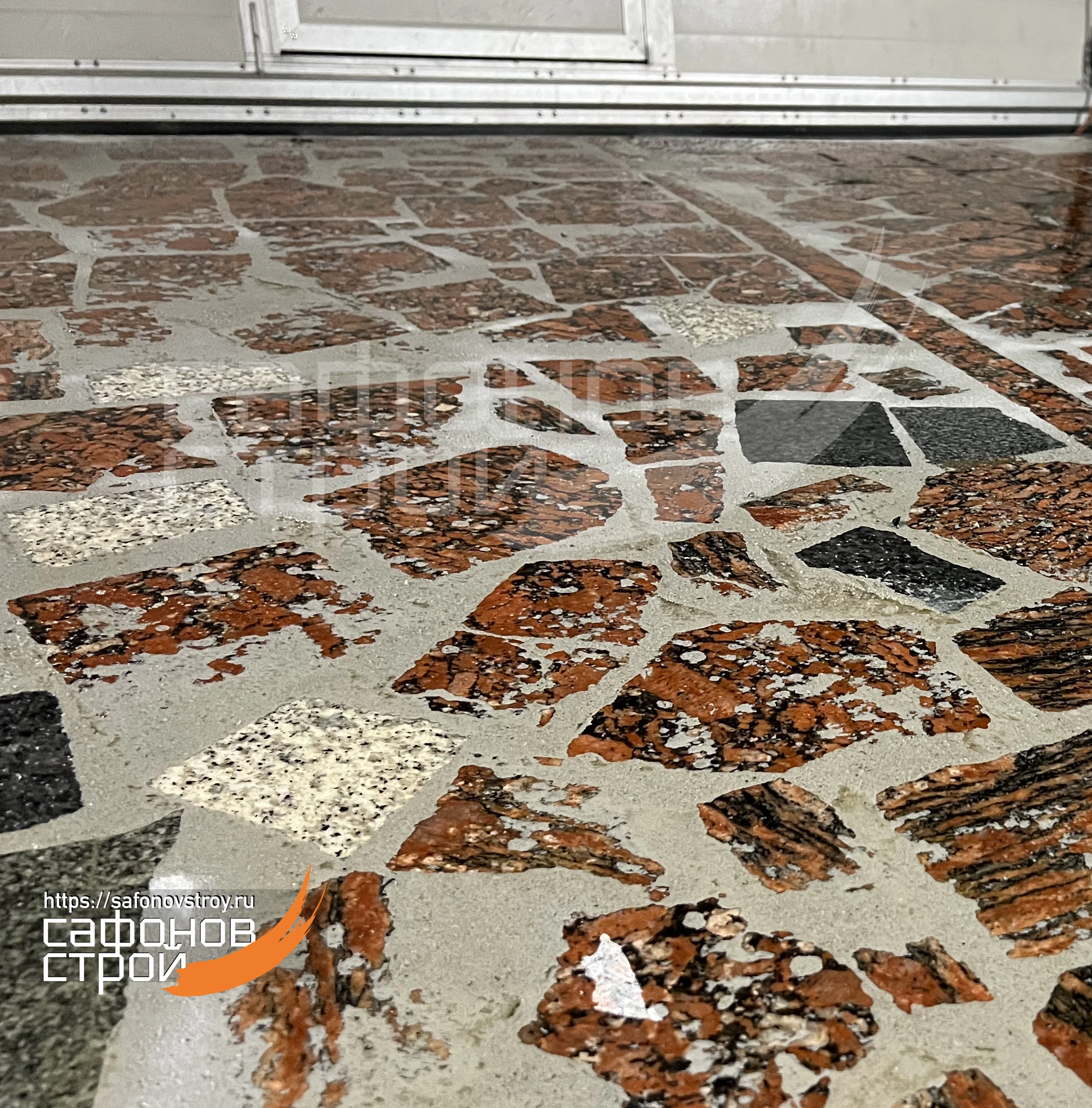

- Самостоятельное экономичное и эффективное покрытие (защитная пропитка). Внешний вид обработанной поверхности: насыщенно глянцевый лакированный
- Защита производственных и складских бетонных полов от механических и химических нагрузок, подверженных средним и среднетяжелым изнашивающим нагрузкам
- Износостойкие полы для автостоянок, автосервисов, автомоек, детейлингов
- Химически стойкие полы для лабораторий, химической, фармацевтической, машиностроительной промышленности
- Легко моющиеся полы для сельскохозяйственных помещений: птицеферм, коровников, инкубаторов
- Устройство экономичных полов в офисных помещениях, выставочных залах, предприятиях торговли и общественного питания, медицинских, административных и образовательных учреждениях
- Покрытия на объектах топливно-энергетического комплекса, объектах Росатома
- Резервуары, технические бассейны, отстойники, очистные сооружения
Преимущества
- Возможность применения на прочном бетоне от М350 и выше
- Упрочнение пылящих полов с топпинговым покрытием
- Склеивание бухтящей стяжки с основанием через просверленные шпуры
- Полное обеспыливание поверхности создаст комфортные условия для работы
- Эффективное упрочнение и склеивание обработанной поверхности продлит срок службы некачественного бетона
- Высокая износостойкость позволит долгое время эксплуатировать покрытие без ремонта
- Высокая химическая стойкость качественно защитит бетон от агрессивных веществ
- Покрытие легко моется любыми моющими средствами
- Непроницаемость для воды, натуральных и синтетических масел, ГСМ, реагентов, солей и щелочей любой концентрации, растворителей и кислот концентрацией до 10-20% даёт возможность эксплуатации в любых типах помещений
- Высокая текучесть, эффективное проникновение в поры бетона
- Обеспечивает высокую адгезию полимерных покрытий к поверхности
- Короткая послойная сушка (3-4 ч) – короткие сроки работ
Подходит для поверхностей
- Высокопрочный бетон от М350, пескобетон, цементные наливные полы (ровнители), полусухие стяжки, бетонная плитка.
- Магнезиальные бетоны, искусственный и натуральный камень, шифер.
- Пылящие и разрушающиеся полы с упрочненным верхним слоем по технологии топпинг.
- Материал может применяться на низкопрочных основаниях для их укрепления, упрочнения, обезпыливания.
Рекомендации
Рекомендована гидроизоляция под бетонной стяжкой в помещениях, где возможен интенсивный капиллярный подсос влаги. Особенно в подземных помещениях и на первых этажах. Проблемы могут появиться при весеннем таянии снега и при не глубоком залегании грунтовых вод. Элакор-ПУ Грунт 2К/50 частично паропроницаемый. При испарении влага упирается в пленку материала, происходит набухание, возможны деформации и отрывы покрытия.
НЕ подходит для любых материалов с содержанием гипса!
Эксплуатация
Внутри помещений с положительной температурой эксплуатации без ограничений, под навесом и на открытом воздухе – ограничено. При отрицательной температуре полимерные материалы крайне скользкие. В этом случае необходимо выполнять покрытия в антискользящем шероховатом варианте с кварцевым песком.
Свойства до отверждения
|
Наименование показателя / Метод испытаний |
Значение |
|
Внешний вид Компонент А: |
Прозрачная бесцветная жидкость |
|
Внешний вид Компонент Б: |
Прозрачная жидкость янтарного цвета |
|
Соотношение компонентов А:Б по ГОСТ 8420 По массе |
91:99 |
|
Соотношение компонентов А:Б по ГОСТ 8420 По объёму |
1:1 |
|
Вязкость по ВЗ-4 при +20°С по ГОСТ 8420, не более |
14 секунд |
|
Массовая доля нелетучих (сухой остаток) по ГОСТ 31939-2012, не менее |
50 % |
|
Плотность при +20°С |
0,98 г/см3 |
|
Время жизни смеси А+Б при +20°С |
не менее 90 минут |
|
Время высыхания до степени 3 при +20°С по ГОСТ 19007 |
не более 6 часов |
Свойства после отверждения.
|
Наименование показателя / Метод испытаний |
Значение |
|
Класс пожарной опасности |
КМ1 |
|
Внешний вид |
Прозрачная пленка янтарного цвета |
|
Температура эксплуатации готового покрытия в воздушной среде: Кратковременно, до 30 мин: |
от -60 до +120°С до +180°С |
|
Водопоглощение пленки |
не более 0,1 % |
|
Предел прочности пленки при разрыве при +20°С по ГОСТ 21751 |
не менее 27 МПа |
|
Относительное удлинение пленки при +20°С по ГОСТ 21751 |
не менее 70 % |
|
Прочность пленки при ударе по ГОСТ 4765 |
не менее 100 см |
|
Твердость пленки грунта по МЭ-3 / по ТМЛ (метод А) по ГОСТ 5233 (ISO 1522) |
не менее 0,6/0,4 усл.ед. |
|
Твердость пленки грунта по Шору, тип D, на 28 сутки по ГОСТ 24621 (ISO 868) |
50-55 ед |
|
Эластичность пленки по ГОСТ 6806 |
не более 1мм |
|
Адгезионная прочность к портландцементному бетону, при прочности бетона М750 (В55) по ГОСТ 28574 |
6,4 МПа отрыв по бетону |
|
Адгезионная прочность к магнезиальному бетону по ГОСТ 28574 |
3,68 МПа отрыв по бетону |
|
Истираемость пленки грунта, Табер, CS-10, масса грузов 1кг, 28дн по ISO 3537 (DIN 52347, ASTM D1044) |
5 мг |
Применение
Элакор ПУ Грунт 2К/50 можно использовать как самостоятельное защитное покрытие и как адгезионный грунт в системе полимерных покрытий. Грунт наносится сплошным слоем по всей поверхности до однородного глянца.
Расход
|
Расход, кг/м2 при разной марочной прочности |
|||||
|
Элакор-ПУ Грунт 2К/50 |
М200 |
М250 |
М300 |
М350 |
Инструмент |
|
Грунтовочный слой |
1,0 (4 слоя) |
0,8 (3 слоя) |
0,7 (3 слоя) |
0,4 (2 слоя) |
Валик полиамидный |
|
Как самостоятельное покрытие |
1,1 (4 слоя) |
0,9 (3-4 слоя) |
0,8 (3 слоя) |
0,5 (2 слоя) |
Валик полиамидный |
Расход материала может отличаться исходя из качества бетонного основания. Для определения точного расхода необходимо выполнить пробное нанесение на вашем основании.
Условия нанесения
- Влажность бетонного (пескобетонного) основания перед нанесением не должна превышать 6 масс %
- Относительная влажность воздуха при укладке и в течение суток после неё — не более 90%
- На нижних этажах обязательна гидроизоляция бетона (бетонной плиты) от подпора (подсоса) воды снизу
- Температура поверхности не менее чем на 3°С выше точки росы
- Температура воздуха и поверхности от +5°С до +25°C
- Температура материала от + 10°С до + 20°С
- Обеспечить отсутствие сквозняков, выключить кондиционирование, вентиляцию, подогрев полов
- Выдержка нового бетона после укладки – не менее 14 суток при нормальных условиях твердения
- Поверхность не должна содержать масло, жир, моющие средства, краску, покрытия, битум и т.п.
Приготовление состава
- Смешать компоненты Элакор-ПУ Грунт 2К/50 миксером для красок до однородного состояния.
Нанесение
- Непосредственно перед нанесением первого слоя грунта поверхность обеспылить промышленным пылесосом.
- Материал нельзя наносить лужами, заливать им трещины и иные дефекты в бетонной/пескобетонной поверхности. Лучше всего подходят для нанесения стойкие к растворителю валики с ворсом 8-14 мм. Возможно нанесение кистями и безвоздушным распылением. Нанесение происходит крест-накрест для более равномерного распределения по всей поверхности.
- Если стяжка бухтит, просверлить шпуры сверлом на всю толщину стяжки до бетонного основания, разлить материал по поверхности, распределять металлическим шпателем, заливая в шпуры до полного заполнения.
- Не допускайте попадания воды в материал.
- Материал наносится до полного насыщения поверхности, до однородной глянцевой поверхности.
- Послойная сушка при нормальной комнатной температуре 1-2 часа, но не более 48 ч. При увеличении послойной сушки более 48-и часов следует легко пройти по поверхности нанесенного слоя мозаично-шлифовальной машинкой или протереть поверхность растворителем.
Очистка инструмента
- Не отвержденные полиуретановые материалы можно удалить при помощи растворителей: ксилол, сольвент, бутилацетат, 646 и т.п. Отвержденные – только механическим способом.
Меры безопасности
- В помещениях хранения и применения полимерных материалов запрещается использование открытого огня и других источников воспламенения. При вскрытии тары не допускается использование инструмента, дающего искру при ударе. Работы по нанесению следует проводить в хорошо проветриваемом помещении.
- Весь персонал, участвующий в производстве работ, должен иметь индивидуальные средства защиты и пройти инструктаж по ТБ. Лица, непосредственно участвующие в устройстве покрытия и имеющие доступ к отшлифованной поверхности, должны иметь чистую сменную обувь с жесткой подошвой.
- Материал может вызывать раздражение кожи. При попадании материала на кожу – протрите кожу растворителем. При попадании в глаза – тщательно промойте глаза большим количеством проточной воды и обратитесь к врачу.
- Не выливать жидкий ПУ Грунт 2К/50 в воду или на почву. Уничтожать согласно местному законодательству. После полимеризации полимерные материалы утилизируются как твердые бытовые отходы.
Отзывы
Отзывов пока нет.
